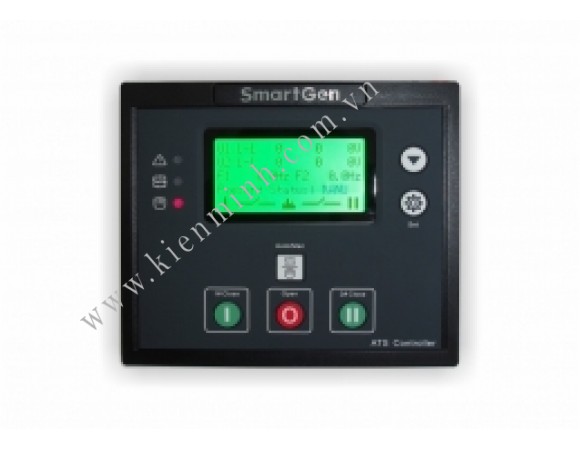

  • BỘ ĐIỀU KHIỂN ATS HAT 560N

  • Giá : Liên Hệ
  • Mô tả HAT560N của Smartgen là bộ điều khiển ATS nguồn kép thông minh, với nhiều chức năng có thể lựa chọn, tự động đo đếm giá trị ,với màn hình LCD hiển thị rõ ràng chi tiết, giúp người vận hành một cách chính xác và đơn giản chỉ qua 1 nút bấm.. Smartgen HAT560N được trang bị bộ vi xử lý mạnh mẽ, cho phép đo lường điện áp chính xác (Xoay chiều-3 pha / 1 pha) và đưa ra nhận định chính xác các điện áp bất thường, tương ứng với cổng đầu ra kỹ thuật số sẽ được kích hoạt khi xuất hiện sự cố như trên áp, dưới áp, tần số thấp, tần số cao, mất pha, hoặc sai thứ tự pha. Bộ điều khiển Smartgen HAT560N có thể đáp ứng được nhiều loại ATS (Bộ chuyển tự động) khác nhau và có thể được sử dụng trực tiếp cho ATS chuyên dùng, khởi động từ, ACB, Oisung , Vitztro, Aijes v.v.. Smartgen HAT560N có cấu trúc nhỏ gọn, mạch tiên tiến, đấu nối đơn giản và độ tin cậy cao, và có thể được sử dụng rộng rãi trong các thiết bị điện, điều khiển tự động và hệ thống kiểm nghiệm năng lượng điện, viễn thông,xăng dầu, than, luyện kim, đường sắt, nhà thông minh, v.v…
  • Lượt xem : 1475
  • Thông tin sản phẩm

DOWNLOAD DATASHEET

SOFTWARE

Bộ điều khiển HAT560  và chức năng chính được thể hiện bảng sau:

Chức năng

Loại

Nguồn nuôi DC

Nguồn nuôi AC

Dòng/Công suất AC

HAT560





HAT560B

●(LN220V)







ĐẶC ĐIỂM KỸ THUẬT

Điện áp hoạt động

  1. DC 8.0V~35.0V, NguỒN cung cấp liên tục.
  2. AC 170~277V Nguồn cung cấp AC liên tục L1N1/L2N2.

Công suất tiêu thụ

Chế độ hoạt động < 3W ;       Chế độ chờ ≤ 2W

Ngõ vào điện áp AC



Hệ thống AC

HAT560

HAT560B

3P4W (ph-N)

AC30V~AC360V

AC170~AC277V

3P3W (ph-ph)

AC60V~AC620V

Not used

1P2W (ph-N)

AC30V~AC360V

AC170~AC277V

2P3W (ph-N)

AC30V~AC360V

AC170~AC277V

Tần số định mức

50/60Hz

Ngõ ra relay Đóng

16A   AC250V   tiếp điểm trống

Ngõ ra relay phụ 1

7A   AC250V   tiếp điểm trống

Ngõ ra relay phụ 2

7A   AC250V   tiếp điểm trống

Ngõ ra relay phụ 3

16A AC250V Tiếp điểm trống

Ngõ ra relay phụ 4

16A AC250V Tiếp điểm trống

Ngõ vào kỹ thuật số

Tác động khi kết nối với GND ( B-)

Kết nối

Kết nối LINK , MOSBUS

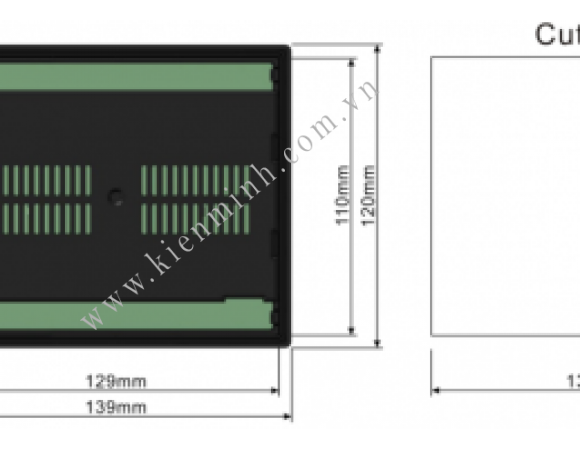

Kích thước vỏ hộp

139mmx120mmx48mm

Kích thước lổ cắt vỏ tủ điện

130mmx111mm

Điều kiện làm việc

Nhiệt độ : (-25~+70)°C;              Độ ẩm: ( 20~93)%RH

Điều kiện bảo quản

Nhiệt độ: (-25~+70)°C

Cấp bảo vệ

IP55

Cường độ cách điện

Cho phép điện áp AC2.2kV giữa terminal điện áp cao và terminal điện áp thấp.

Dòng rò không quá 3mA hơn 1 phút

Trọng lượng

0.62kg
